節能型自由側開式拍門

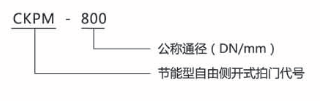

型號編制說明

主要技術參數

主要技術特點

　　1、 根據力學的原理，將門瓣鉸軸豎向布置，并向內傾斜一定角度，利用門瓣的自重水平分力為閉門動力，以達到減小拍門開啟阻力和自動閉合的目的。
　　2、 阻力系數小于0.1，水頭損失小于0.4m，拍門的開啟角度可達1-85o；裝置效率可達73%以上，與懸掛式拍門相比，介質流速高1/3，流量大1/3，節約電能22.0%以上。
　　3、 無論是淹沒還是未淹沒狀態，拍門都能啟閉自如；其工作原理：當涵洞內介質壓力大于拍門蓋外部背壓時，拍門自動開啟；當涵洞內介質壓力小于或等于外部背壓時，拍門自動關閉。
　　4、 拍門既可法蘭連接也可預埋安裝，結構簡單牢靠，既經濟又合理。
　　5、 由于選擇了較佳傾斜角度，所以形成了拍門閥的較佳啟閉速度，不但撞擊力小，而且消除了水錘。
　　6、 拍門通徑300-1800mm之間，無需手、電、氣、液控制，不需要人工操作；節省大量人力物力，降低了綜合成本。
　　7、 通徑2000-5000mm拍門，設計水頭1-15mm，只要增加一種簡單可靠、無需人工操作的緩閉無級調速器，即可達到快開緩閉，運行即安全可靠，又能消除撞擊和水錘的目的。
　　8、 維護方便，使用壽命長；拍門主體為碳鋼材料，轉軸為不銹鋼材料，軸套為自潤滑軸承，配合相關零件不會生銹，使用壽命可達30年以上。
　　9、 安全穩定，節能高效；運行阻力小，開啟角度大，閉門撞擊力小，消除了出水產生的漩渦，提高了運行的可靠性和裝置效率，降低了運行成本。
　　10、 節能型自由側開式拍門設計新穎，運行軌跡獨特，創新性強，是對傳統拍門結構設計的突破，整體結構達到了國際先進水平，設計理念領先于國際水平。

選型訂貨須知

　　1、 因用戶實際工況規格不同，實際最大尺寸可能有差異，均以實際尺寸為準；
　　2、 選型訂貨時，請注明名稱、型號及規格，同時請注明是或否電排或自排，外河淹沒水頭、設計揚程、裝機揚程等；
　　3、 拍門安裝時，注意保證拍門閥傾角和設計一致；基礎預埋的法蘭尺寸和螺孔分布應與本公司的拍門法蘭尺寸、螺孔分布一致；
　　4、 拍門并排安裝于同一基礎平面時，兩拍門之間的距離保持≥600mm；
　　5、 當拍門安裝于封閉壓力水箱時拍門閥吊裝內口尺寸應大于拍門的最大外形尺寸；
　　6、 泵站改造更換拍門，請?jiān)谟嗀洉r(shí)一并提供預埋件法蘭尺寸、螺孔對稱中心距和分布數量等技術參數。

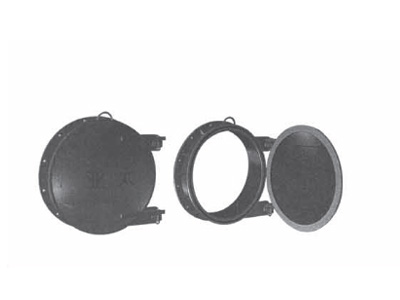

普通拍門

用途與特點

　　適用于給水排水及污水處理工程的各種管道和水渠道作溢流，止加作用，也可用于各種豎井井蓋。
　　僅用于單向水流的圓形、方形或矩形出水口。
　　結構簡單、工作可靠、不需人力操作。
　　逆水方向承受壓力：PN=6bar。
　　安裝可以與標準法蘭連接，可預埋，也可承插。
　　如果正向水力不足，不能打開門板，可根據安裝位置需要設置不等重量的配重裝置。
