結構及適用范圍

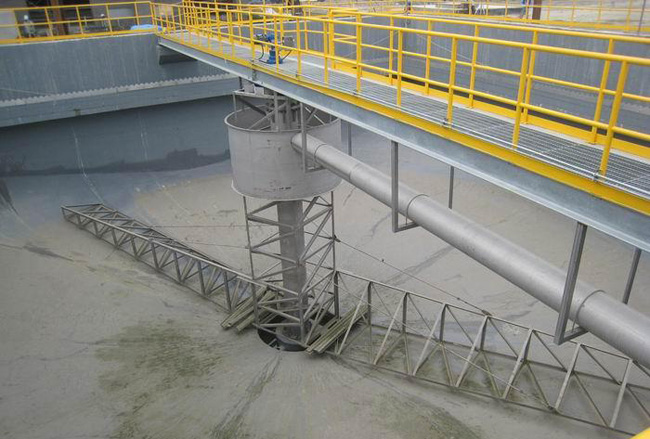

　　XG型懸掛式中心傳動刮泥機主要有工作橋、驅動裝置、回轉支承、刮板架、穩流筒、攪拌部件、刮泥板、水下軸承、電控系統等部件組成。該設備主要適用于小型幅流式沉淀池的機械排泥。

工作原理

　　XG型懸掛式中心傳動刮泥機在動力裝置的驅動下帶動懸掛的刮板架旋轉，通過刮泥板將沉淀于池底的污泥刮向集泥坑，利用水位壓力差將斗內的污泥排出池外。

性能特點

　　1、驅動回轉機構設計先進，可承受較大的扭矩，適用可靠。
　　2、結構緊湊，安裝維修方便。
　　3、刮板可自行調節刮泥厚度，防止泥層厚度大而引起的刮板變形。

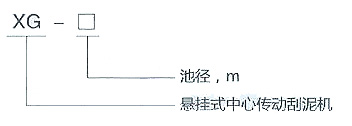

型號說明

說明

　　1、池深H1和池徑D為刮泥機運行所要求的凈尺寸。施工時視施工方法、尺寸精度保證措施，可留有余量，待設備安裝后，再進行找平。
　　2、所有預埋螺栓及預留孔的位置誤差不得超過20mm；所有預埋螺栓、預埋鐵必須刷瀝青漆防腐。
　　3、出水堰槽、出水口、浮渣排出管方位及形式，可根據水處理工藝要求作適當變更。
　　4、預埋螺栓外露部分為全螺紋。
　　5、訂貨時應注明主體設備材質，應提供溢流堰板，擋渣板，排渣斗配套件的需要情況。
