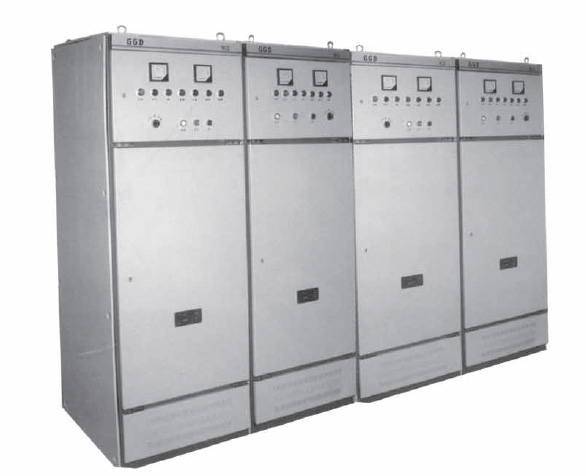

產品簡介

　　PMCC系列水泵電機控制系統是在電機控制中心的基礎上，結合水泵本身的特點和液位測控技術，對水泵運行進行一系列監控功能單元的組合；通過各種功能單元的組合，可對水泵進行手動和自動控制，并自動檢測液位和設備故障，實現遠程控制、備用泵的切換、多泵聯網及微機聯網控制要求，同時也可用于單臺或多臺水泵的輪換運行控制。
啟動方式

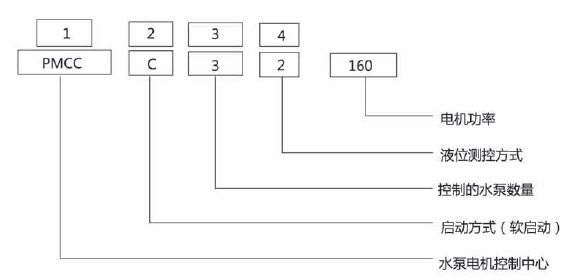

設備分類及代號含義

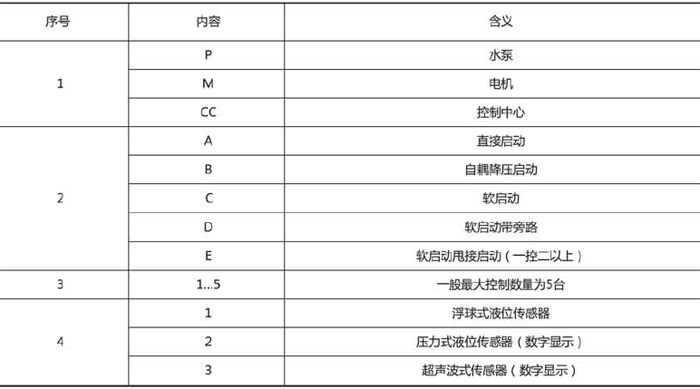

設備分類

PMCC控制系統保護特性

　　PMCC控制系統對水泵及電機具有過載、缺相、欠壓、短路、泄漏、超溫、濕度、浸水、軸溫等故障自動保護功能。在水泵運行過程中出現上述故障或液位超過警戒水位時，可報警指示并立即切斷出現故障水泵的電源且使備用泵投入運行。

　　1、 保護特性
　?。?） 過載保護特性
　　當水泵電機電流i≥1.2Ie，其動作時間t≤10min，當i≥8Ie時，t≤100ms。出現過載時，PMCC系統過載指示燈亮，水泵停止工作。
　　（2） 缺相保護特性
　　當主電路出現任一相斷相時，PMCC系統缺相燈亮，水泵停止運行。
　　（3） 短路保護特性
當主電路出現短路故障時，PMCC系統中斷路器迅速斷開，水泵停止工作。
　　（4） 泄漏、濕度保護特性
　　當潛水泵發生第一套密封泄漏時，濕度燈亮，并報警，但不保護，水泵仍然能運行。
　　當發生第二套密封泄漏時，泄漏指示燈亮，水泵停止運行。
　　（5） 超溫保護特性
　　當水泵電機繞組溫度超過135±5℃（F級絕緣），超溫指示燈亮，水泵停止工作。
　?。?） 浸水保護特性
　　當潛水泵內上接線腔進水時，浸水指示燈亮，水泵停止工作。
　?。?） 軸溫保護特性
　　當水泵電機的下軸承溫度超過75±50℃時，軸溫指示燈亮，水泵停止工作。

　　2、 水泵保護特性組合
　　（1） 過載、缺相、泄漏保護（7.5kW以下）
　?。?） 過載、缺相、泄漏、超溫保護（11kW-15kW）
　?。?） 過載、缺相、泄漏、超溫、濕度、浸水保護（18.5kW-110kW）
　?。?） 過載、缺相、泄漏、超溫、濕度、浸水、軸溫保護（132kW以上）
　　注：為了用戶進一步對水泵的軸承、電機繞組溫度有所了解，本系統對電機繞組和軸承的溫度檢測可特殊設計，即PT100傳感器檢測溫度。

水泵自動控制

　　1、 選擇備用
　?。?） 當主泵發生故障時該泵自動保護動作，停止運行，同時備用泵立即替代該泵，將根據該泵的工作要求自動投入運行或停止。
　?。?） 當液位達到備用泵設定的啟動水位時，備用泵將自動投入運行。
　　注：在多泵聯網控制中，可設置任意一臺泵作為備用泵。

　　 2、 交替運行（間歇輪流運行）
　　在多泵聯網控制系統中，每臺泵可自動輪換運行，同時可自動選擇備用泵，該方式分為時間型（即根據時間的設定，是備用泵和工作泵交替運行）和液位型（根據液位的設定，使備用泵和工作泵交替運行）。

控制柜自帶的自動控制系統

　　PMCC自動控制系統具有手動和自動轉換開關（可根據用戶要求設計中央控制室遠程控制）。手動方式一般在調試試車和應急時使用；正常工作應處于自動控制狀態，水泵將根據液位的實際情況自動啟動/停止。
　　液位的檢測模式有：浮球、投入式壓力液位變送器、超聲波變送器三種，其中投入式壓力變送器和超聲波液位變送器在工作過程中自動顯示實際液位和每臺水泵啟動/停止設定液位的高度（用戶可任意設定）。對于較復雜的控制系統可實現智能型控制模式，控制單元采用智能控制器或可編程程序控制器PLC。

　　1、 浮球式液位開關
　　這種液位開關是通過液位浮球內部微動開關的通/斷來實現自動控制的目的。這種浮球開關的特點是體積小，安裝簡單，價格低廉，控制可靠。但每個液位點均需設置一只浮球，且一旦安裝后，高度重新調整比較不方便。其安裝高度可根據需要確定。

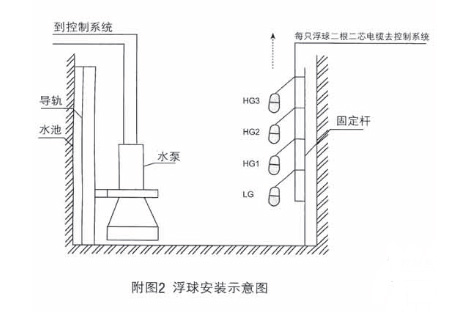

　　安裝方式見附圖2

　　2、 投入式壓力變送器液位開關
　　投入式壓力變送器液位開關是由投入式壓力傳感器及二次儀表組成。投入式壓力傳感器采用不銹鋼外殼密封，利用隔離膜片傳遞壓力（液位高度），安裝簡單，耐腐蝕，不易堵塞。內部芯片采用美國摩托羅拉公司生產的擴散硅器件，通過電橋?qū)⒁何粔毫π盘?hào)轉換成4-20mA標準電流信號送二次儀表處理，二次儀表將檢測到的4-20mA電流信號進行模/數轉換，用LED數碼管顯示測量結果，并能送出4-20mA標準電流信號供用戶監控。自動控制輸出采用智能控制方式，可同時控制多臺泵的起/停。最低水位、各泵的起停水位及最高警戒水位都可任意設定，同時可任意設定備用泵，操作簡單，指示直觀。

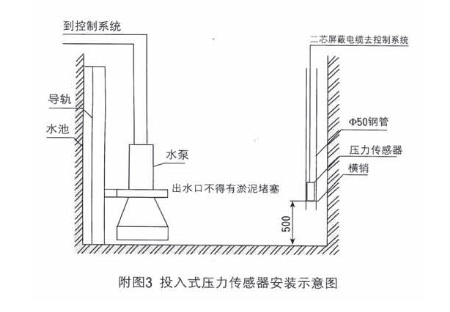

　　投入式傳感器安裝方式見附圖3。

　　3、 超聲波液位變送器
　　超聲波液位變送器工作原理：由發射器發射出超聲波脈沖信號，作用以一個水面上，經過一段時間后，水的回波又重新回到反射器上，根據超聲波從發射到接受該超聲波運行的時間，計算出從發射器至被測物體的距離。通過變送器轉換并輸出4-20mA標準電流信號送二次儀表處理，二次儀表將檢測到的4-20mA信號進行模數轉換，用LED數碼管顯示測量結果，并能送出4-20mA標準電流信號供用戶監控。自動控制輸出采用智能控制方式，可同時控制多臺泵的起/停。最低水位、各泵的起停水位及最高警戒水位都可任意設定，同時可任意設定備用泵，操作簡單，指示直觀。

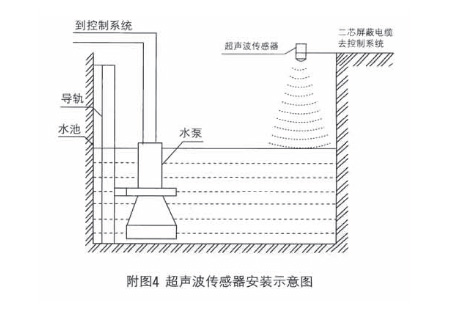

　　超都波液位傳感器的安裝方式見附圖4。

　　4、 泵閥聯控裝置
　　目前較多的場合，在水泵出水管道口均安裝了單向閥和電動閥，本控制系統同樣具備了水泵和閥門的聯動裝置根據水泵的特性具備了兩種自動控制模式：
　?。?） 離心泵結構控制方式
　　在開機時，先開水泵后開閥門，或同時開啟水泵和閥門；停機時，先關閉閥門后關水泵。
　?。?） 軸（混）流泵結構控制方式
　　在開機時，先開閥門，等到閥門開到位時，再開水泵；停機時，先關水泵后關閥門，或同時關閉水泵和閥門。
　　注：以上自動控制功能及中控接口方式請?jiān)诙ㄘ洉r(shí)提出具體要求。

端子箱

　　端子箱是水泵和PMCC控制系統之間的聯接載體，可分為接線型和控制型。接線型端子箱僅作為聯接載體，控制型端子箱不僅作為載體，還具有控制和指示功能。箱體防護等級為IP54。
