用途及特點

　　PMCC-K低壓供配電、計量及控制系統廣泛使用于發電廠、變電站、廠礦企業水泵電機控制等電力系統中，作為額定工作電壓380V-660V，交流50Hz，額定工作電流到3000A的供配電、計量、無功補償和控制系統中，用于動力、照明、配電設備的電能轉換、分配、計量和控制之用。
　　PMCC-K低壓供配電、計量及控制系統是根據能源動力部主管部門、廣大電力用戶和設計部門的要求，本著安全、經濟、合理、可靠的基本原則而設計的新型低壓供配電及控制系統。產品具有分斷能力高、動態穩定性好、結構新穎、合理，電氣方案切合實際，系列性、實用性強等特點。特別適用于自動化程度高以及要求提供計算機接口的場所。
　　PMCC-K低壓控制系統符合IEC4394《低壓開關和控制設備的成套裝置》、GB7251《低壓成套開關設備》等標準。其中抽出式方案配電及控制單元同時符合ZBK36001《低壓抽出式成套開關設備》等標準的要求。

結構特點

　　本系統所采用結構以8MF型材為基礎結構件，兼顧了固定式開關柜及抽出式開關柜的優點，使固定式結構組合成套使用，并著重考慮與PMCC水泵控制柜的配合使用。主要具備以下特點：
　　1、 構架用8MF型冷彎型鋼拼裝而成，其鋼性及承載能力均達到電器元件的安裝要求。型鋼的兩側面分別有模數為20mm和100mm的DN9.2mm的安裝孔，內部安裝靈活、方便。
　　2、 柜內的安裝件與構架間用接地滾花螺釘連接，構成完整的接地保護電路，確保了系統的安全可靠性。
　　3、 固定式結構一般用于大容量的配電柜，如進線柜、聯絡柜大功率電機控制單元，為加強通風散熱，柜體下部、后上部和頂部均有通風散熱孔，使柜體在運行中形成自然風道，有較好的散熱性能。散熱孔用鋼絲網板中封，以保證柜體的防護等級。
　　4、 抽屜式柜體一般用于2000A及以下電機控制及配電出線，如132kW電機出線，電動閥門的控制等。單元由層高模數160mm的抽屜單元組成，分為1/2單元、1單元、2單元、3單元四個尺寸系列。一個柜體能容納最多22個1/2抽屜單元，11個1抽屜單元，每個抽屜單元具有分、合、試驗、抽出等位置的明顯標志，并設有機械聯鎖裝置。相同的功能單元具有良好的互換性。整體尺寸與目前流行的GCS及MNS柜體相容。保證了本系統與GCS或MNS組成的供配電系統，并排放置時的外觀統一、美觀。

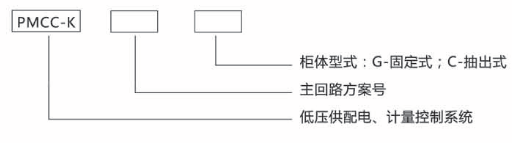

設備分類及代號含義
